E971060 ET1064L-2UWA-0-MT-ZB-NPB-G

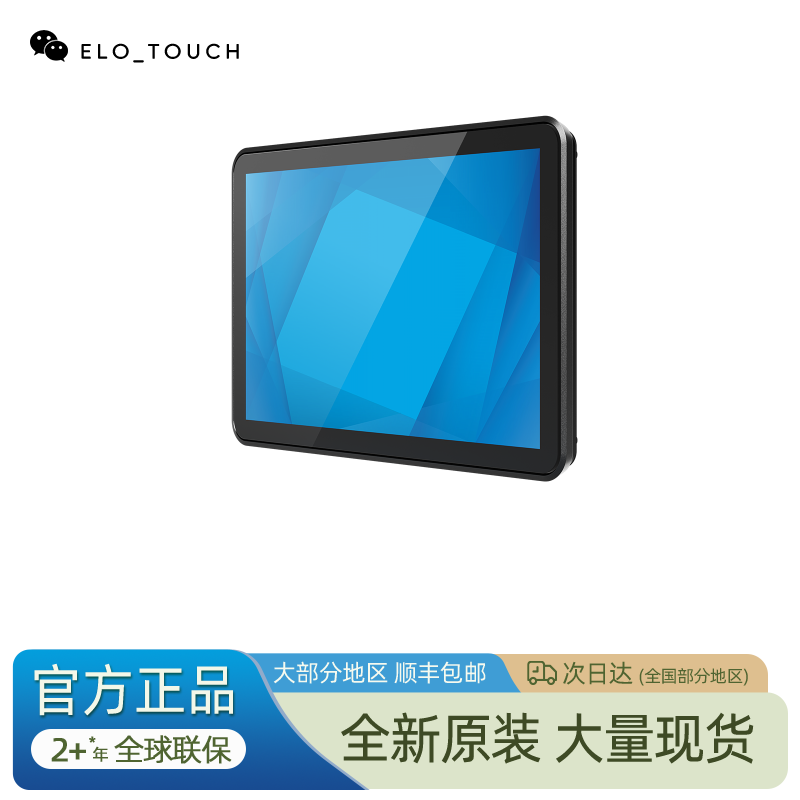

Elo 64系列开放式框架触摸屏提供7英寸、10.1英寸和15.6英寸三种尺寸选择，是专为轻松集成到各类外壳而设计的工业级高品质触摸屏显示器。产品采用防刮玻璃材质，通过UL62368落球认证和IK08防撞击等级认证，支持宽电压范围下7x24小时连续运行，兼具耐用性和可靠性。
该系列产品适用于工业控制、人机界面（HMI）、仓库自动化和游戏娱乐等多种应用场景。凭借TouchPro技术，产品具备更高灵活性，可穿透额外6毫米玻璃或3毫米塑料实现触控功能。
| 参数项 | 0764L（7英寸） | 1064L（10.1英寸） | 1564L（15.6英寸） |
|---|---|---|---|
| 颜色 | 黑色 | 黑色 | 黑色 |
| LCD技术 | 主动矩阵TFT LCD | 主动矩阵TFT LCD | 主动矩阵TFT LCD |
| 对角线尺寸 | 7英寸 | 10.1英寸 | 15.6英寸 |
| 有效显示区域 | 5.90英寸 × 3.69英寸 / 149.76毫米 × 93.60毫米 | 8.54英寸 × 5.34英寸 / 216.96毫米 × 135.60毫米 | 13.55英寸 × 7.62英寸 / 344.16毫米 × 193.59毫米 |
| 宽高比 | 16:10 | 16:10 | 16:9 |
| 原生分辨率 | 1280 × 800 | 1280 × 800 | 1920 × 1080 |
| 预设视频时序 | 640x480 60Hz；720x400 70Hz；800x500 60Hz；800x600 56、60Hz；1024x768 60Hz；1280x800 60Hz、60Hz RB | 640x480 60Hz；800x500 60Hz；800x600 56、60Hz；1024x768 60Hz；1280x800 60Hz、60Hz RB；1366x768 60Hz、60Hz RB；1920x1080 60Hz；1920x1200 60Hz | 640x480 60Hz；720x400 70Hz；800x500 60Hz；800x600 60Hz；1024x768 60Hz；1280x800 60Hz；1280x1024 60Hz；1366x768 60Hz、60Hz RB；1440x900 60Hz、60Hz RB；1680x1050 60Hz、60Hz RB；1920x1080 50、60Hz |
| 触控技术 | TouchPro® PCAP（最多10点触控） | TouchPro® PCAP（最多10点触控） | TouchPro® PCAP（最多10点触控） |
| 穿透触控能力 | 支持额外6毫米玻璃/3毫米塑料，最多2点触控 | 支持额外6毫米玻璃/3毫米塑料，最多2点触控 | 支持额外6毫米玻璃/3毫米塑料，最多2点触控 |
| 亮度（典型值） | LCD面板：400尼特；TouchPro PCAP：360尼特 | LCD面板：500尼特；TouchPro PCAP：450尼特 | LCD面板：450尼特；TouchPro PCAP：405尼特 |
| 响应时间（Tr + Tf）（典型值） | 40毫秒 | 29毫秒 | 25毫秒 |
| 视角（典型值） | 水平：88°/176°；垂直：88°/176° | 水平：89°/178°；垂直：89°/178° | 水平：89°/178°；垂直：89°/178° |
| 对比度（典型值） | 800:1 | 1000:1 | 1000:1 |
| 屏幕显示（OSD） | 设备背面配备菜单和电源按键； 控制项：菜单、电源； 设置项：自动扫描、视频优先、亮度、对比度、宽高比、清晰度、色温、色彩增强、低蓝光、OSD超时、OSD语言、恢复默认值、信息、睡眠模式触控、穿透触控； 支持语言：英语、法语、意大利语、德语、西班牙语、简体中文、繁体中文、日语； 锁定功能：OSD、电源 |
同0764L | 同0764L |
| 视频输入 | HDMI V1.4 A型接口、DisplayPort V1.2（支持后续版本）、USB Type-C； 建议使用Elo USB-C转USB-C线缆（料号E129019）避免兼容性问题； 输入视频水平同步频率范围：30–80KHz； 输入视频垂直同步（帧率）频率范围：50–75Hz |
同0764L | 同0764L |
| 电源 | 选项1：外置DC电源适配器（单独销售）； 显示器输入电源接口：同轴电源插孔（针脚外径2.0mm(+0.0/-0.1mm)，筒内径6.4mm(+/-0.3mm)，筒长8.8mm(+/-0.3mm)）； 显示器输入电源信号规格：12V-24V DC +/-5%； 适配器输出电源连接器：DC筒塞（针脚内径2.1mm(+/-0.1mm)，筒外径5.5mm(+/-0.05mm)，筒长9.5mm(+/-0.3mm)）； 选项2：USB Type-C输入范围：5V±5%@3A / 9V±5%@3A / 15V±5%@1.8A / 20V±5%@1.35A |
同0764L | 同0764L |
| 功耗（典型值） | 开机（默认-80%亮度）：4.57瓦； 开机（典型-100%亮度）：6.84瓦； 待机（显示器+适配器）：0.40瓦； 关机（显示器+适配器）：0.25瓦 |
开机（默认-80%亮度）：6.52瓦； 开机（典型-100%亮度）：7.42瓦； 待机（显示器+适配器）：0.45瓦； 关机（显示器+适配器）：0.25瓦 |
开机（默认-80%亮度）：9.36瓦； 开机（典型-100%亮度）：12.95瓦； 待机（显示器+适配器）：0.45瓦； 关机（显示器+适配器）：0.25瓦 |

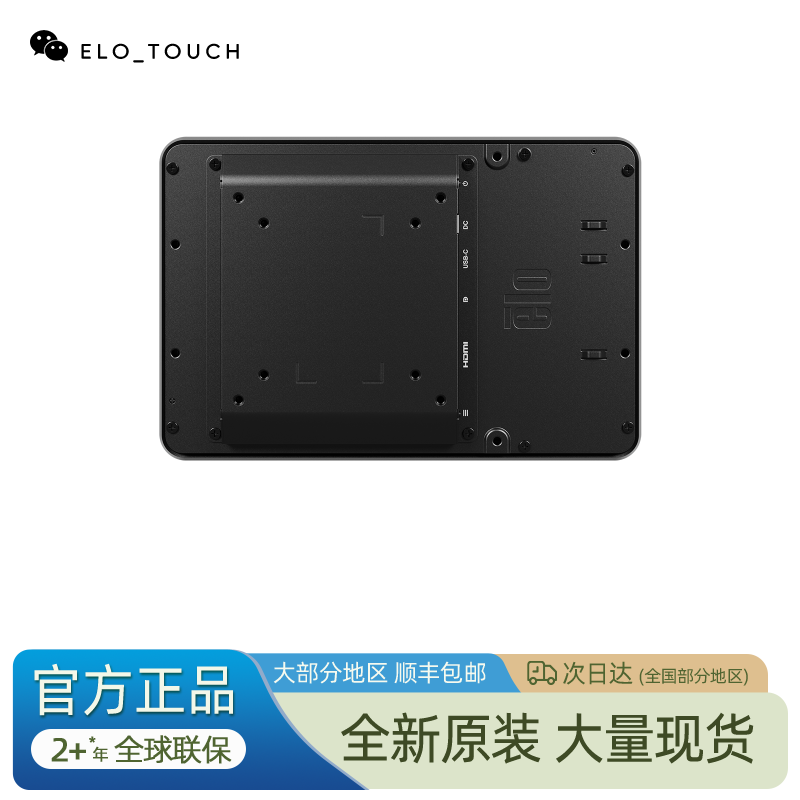

| 安装选项 | 75mm VESA安装、四面安装接口、含嵌入式安装支架 | 75mm和100mm VESA安装、四面安装接口、含嵌入式安装支架 | 75mm和100mm VESA安装、四面安装接口、含嵌入式安装支架 |
| 重量 | 未包装：1.47磅 / 0.66千克； 包装后：2.87磅 / 1.3千克 |
未包装：2.75磅 / 1.25千克； 包装后：5.35磅 / 2.43千克 |
未包装：4.91磅 / 2.23千克； 包装后：9.09磅 / 4.12千克 |
| 尺寸（H×W×D） | 6.94英寸 × 4.72英寸 × 1.25英寸 / 176.2毫米 × 120.0毫米 × 31.7毫米 | 9.46英寸 × 6.26英寸 × 1.26英寸 / 240.4毫米 × 159.0毫米 × 32.0毫米 | 14.76英寸 × 8.83英寸 × 1.24英寸 / 375.0毫米 × 224.4毫米 × 31.6毫米 |
| 运输尺寸 | 9.13英寸 × 6.70英寸 × 3.74英寸 / 232毫米 × 170毫米 × 95毫米 | 12.40英寸 × 9.57英寸 × 5.67英寸 / 315毫米 × 243毫米 × 144毫米 | 17.72英寸 × 11.89英寸 × 5.55英寸 / 450毫米 × 302毫米 × 141毫米 |
| 温度范围 | 工作温度：0°C 至 40°C（32°F 至 104°F）； 储存温度：-20°C 至 60°C（-4°F 至 140°F） |
同0764L | 同0764L |
| 湿度（无凝结） | 工作湿度：20%-80%； 储存湿度：10%-95% |
同0764L | 同0764L |
| 最长运行时间 | 7x24小时连续运行 | 同0764L | 同0764L |
| 机构认证 | 澳大利亚RCM；加拿大cUL、IC；中国CCC；欧洲CE、TUV；英国UKCA；日本VCCI；韩国KCC；墨西哥NoM；中国台湾BSMI；美国UL、FCC；国际CB；RoHS、中国RoHS、WEEE | 同0764L | 同0764L |
| 防护等级 | 前端IPX1 | 同0764L | 同0764L |
| 能源之星认证 | 能源之星7.0 | 能源之星7.0 | 能源之星8.0 |
| 合规标准 | GLI 27KV空气放电/8KV接触放电静电合规；UL62368落球合规；IK08防撞击合规；TUV莱茵低蓝光认证；DDCCI电源收集功能；TUV莱茵无频闪认证 | GLI 27KV空气放电/8KV接触放电静电合规；UL62368落球合规；IK08防撞击合规；TUV莱茵低蓝光认证；DDCCI电源收集功能 | GLI 27KV空气放电/8KV接触放电静电合规；UL62368落球合规；IK08防撞击合规；TUV莱茵低蓝光认证；DDCCI电源收集功能 |
| 质保期 | 3年标准质保； 延保选项：4年（料号E898247）、5年（料号E898449）、3年+优先置换（料号E898648）、4年+优先置换（料号E894921）、5年+优先置换（料号E895125） |
同0764L | 同0764L |
| 平均无故障时间（MTBF） | 经验证为50,000小时 | 同0764L | 同0764L |
| 型号 | 产品编号 | 触控技术 | 接口 | 表面处理 | 供货范围 |
|---|---|---|---|---|---|
| 0764L | E970862 | TouchPro PCAP | USB 2.0 | 透明 | 全球 |
| 1064L | E971060 | TouchPro PCAP | USB 2.0 | 透明 | 全球 |
| 1564L | E971256 | TouchPro PCAP | USB 2.0 | 透明 | 全球 |
